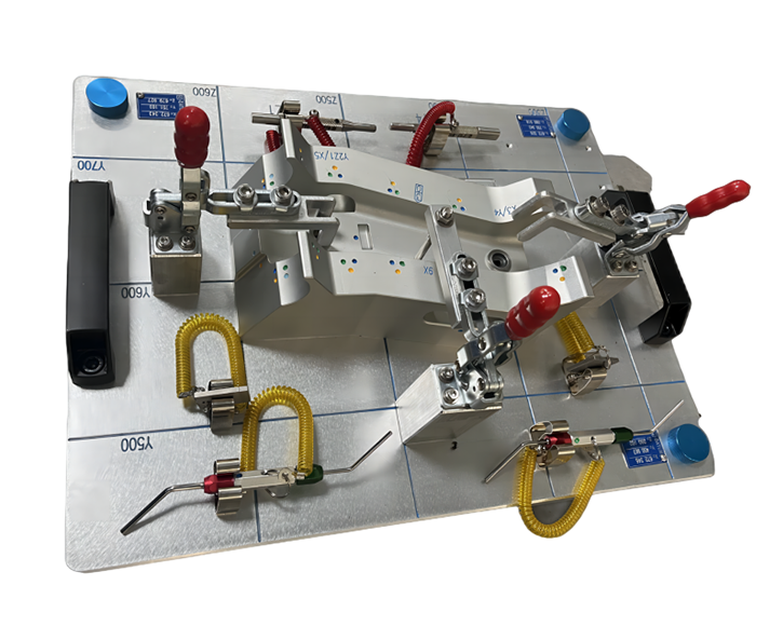

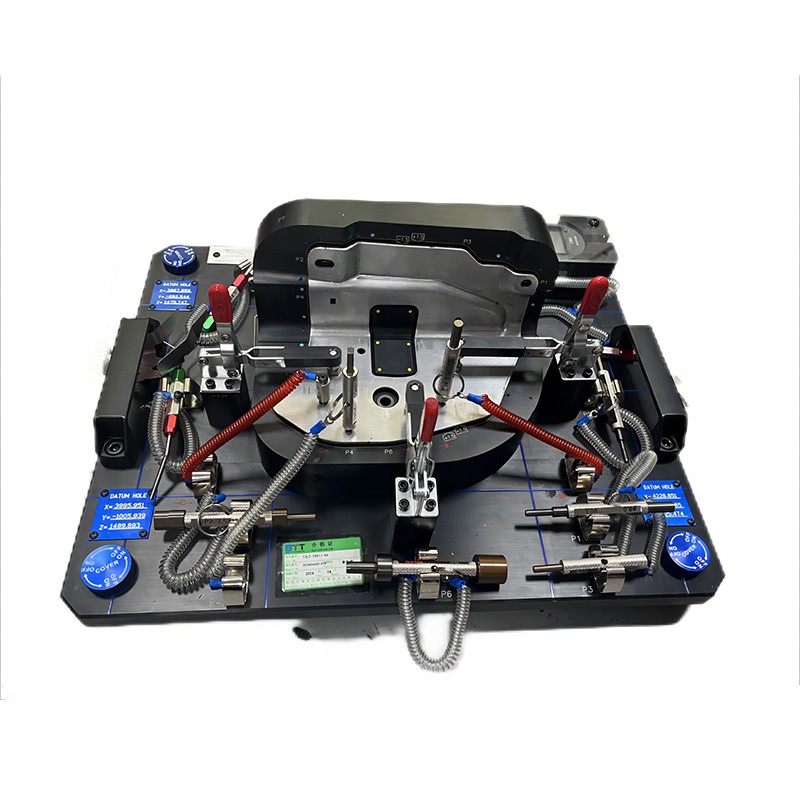

Comprobando el accesorio

• Ensamblaje de piezas automotrices:

Los dispositivos de verificación se utilizan ampliamente en la industria automotriz u otras industrias para verificar las dimensiones de componentes como elementos del chasis y accesorios interiores. Garantizan que las piezas encajen correctamente durante el montaje y cumplan estrictos estándares de rendimiento.

• Entornos de producción en masa:

Si se producen grandes cantidades de piezas idénticas o similares, los dispositivos de control proporcionan una solución rentable para garantizar la uniformidad y la precisión. Esto es crucial para cumplir los objetivos de producción sin comprometer la calidad.

• Reemplazo de Herramientas de Medición Especializadas:

Los accesorios de verificación sirven como una alternativa versátil a las herramientas de medición especializadas, como los calibres de tapón y los calibres de diámetro exterior. Ofrecen simplicidad de funcionamiento y al mismo tiempo ofrecen mediciones precisas, lo que los hace adecuados para una amplia gama de aplicaciones de fabricación en automoción, aeroespacial, electrónica, etc.

La verificación de accesorios desempeña un papel invaluable en industrias manufactureras como la de estampado de metal o inyección de plástico, ayudando a garantizar que los productos cumplan con las especificaciones y estándares deseados. Tienen las siguientes ventajas:

1. Reduce o, en ocasiones, elimina los esfuerzos de marcar, medir y colocar una pieza de trabajo en una máquina, aumentando la eficiencia de la producción.
2. Aumenta la precisión del mecanizado y garantiza la intercambiabilidad.
3. Aumenta la productividad debido al aumento de semillas, avances y profundidad de corte, porque las plantillas y accesorios proporcionan una alta rigidez de sujeción.
4. Incrementa la productividad debido a la posibilidad de mecanizar dos o más piezas simultáneamente o al número de herramientas de corte.
5. Ahorra mano de obra al reducir las operaciones de manipulación manual.
6. Es fácil de operar, la mano de obra semicalificada es suficiente.
7. Aumenta la versatilidad de las máquinas herramienta.
8. La pieza de trabajo y la herramienta se sitúan relativamente en sus posiciones exactas antes de la operación automáticamente en un tiempo insignificante. Por tanto, reduce el tiempo del ciclo del producto.
9. La variabilidad de las dimensiones en la producción en masa es muy baja, por lo que los procesos de fabricación respaldados por el uso de plantillas y accesorios mantienen una calidad constante.
10. Reduce el tiempo del ciclo de producción, por lo que aumenta la capacidad de producción.
11. Es posible trabajar con más de una herramienta en la misma pieza.
12. No hay necesidad adicional de examinar el tamaño del producto siempre que se garantice la calidad de las plantillas y accesorios empleados, por lo que esto ahorra tiempo en el control de calidad.

Diseñar y crear un dispositivo de control son pasos cruciales para garantizar la precisión en los procesos de fabricación, y crear uno requiere una planificación cuidadosa, atención al detalle y un conocimiento profundo de los principios de ingeniería. A continuación se detallan algunos pasos que pueden ayudarlo en este proceso.

1. En primer lugar, la recopilación de información debe incluir dimensiones, tolerancias y cualquier requisito o característica especial que requiera inspección.
2. Una vez que se haya construido un modelo CAD 3D de su pieza utilizando un software especial, utilice este modelo como base para diseñar su dispositivo de control. Centrarse en alinear los puntos de referencia y garantizar que haya acceso disponible para los instrumentos de medición es de vital importancia para el éxito del diseño.
3. Una vez completado el modelo CAD, comience a diseñar su dispositivo utilizando materiales adecuados como aluminio o acero. Tenga en cuenta la estabilidad, la rigidez y la facilidad de montaje en esta etapa del diseño. Los accesorios deben contener características para posicionar con precisión las piezas para su medición. Utilice referencias de datos de dibujos de ingeniería para identificar con precisión estas ubicaciones.
4. Considere incluir varios medidores o sensores en el diseño de su dispositivo de verificación para lograr mediciones precisas, desde simples medidores pasa/no pasa hasta sondas electrónicas o sistemas de visión más complejos.
5. Antes de finalizar su diseño, realice simulaciones virtuales, si es posible, para detectar posibles interferencias o choques con otros componentes durante la operación y garantizar la funcionalidad y reducir los costosos trabajos posteriores. Hacer esto ayuda a garantizar la eficiencia y, al mismo tiempo, ayuda a evitar costosas repeticiones posteriores.
6. Una vez aprobado el diseño, verifíquelo digitalmente minuciosamente antes de continuar con la fabricación. Las técnicas de mecanizado CNC, como el fresado, la perforación y el torneado, se pueden utilizar junto con herramientas manuales tradicionales, como limas de sierra y taladros, para cortar formas y ensamblar componentes individuales de acuerdo con las especificaciones proporcionadas por el cliente para los productos finales ensamblados.
